ФОРМОВКА ПО ПРОТЯЖНОМУ ШАБЛОНУ

ФОРМОВКА ПО ПРОТЯЖНОМУ ШАБЛОНУ
- формовка изделия с постоянным по всей длине сечением с помощью шаблонов, передвигающихся по установленными в форме планкам (рис. Ф-17). Первоначально с помощью шаблона изготовляют песчаный стержневой ящик. По полученной полости изготовляют стержень с увеличенной верхней частью 3, оформляемой шаблоном № 2. Устанавливают опоку и изготовляют верхнюю полуформу 4. После снятия верхней полуформы шаблоном № 3 оформляют верхнюю половину 5 стержня. Стержень вынимают из формы, отделывают и сушат. Шаблоном № 4 оформляют нижнюю полуформу 2. Из формы извлекают планки 1, отделывают полуформу и затем собирают.

Схема формовки по протяжному шаблону

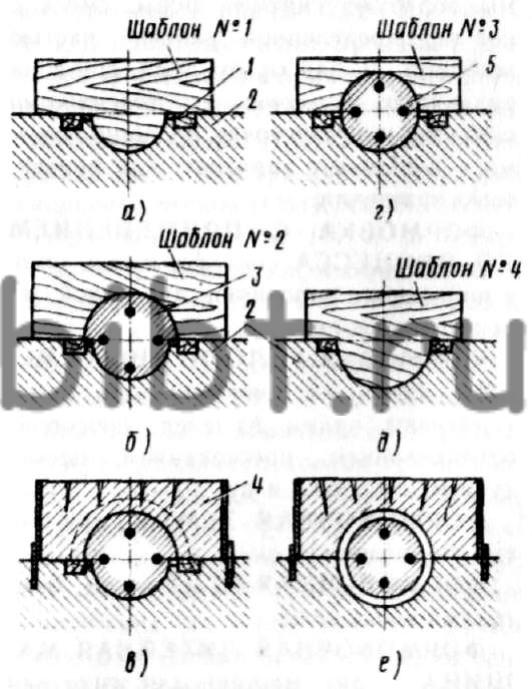

Рис. Ф-17. Схема формовки по протяжному шаблону:

а - изготовление песчаного стержневого ящика; б - изготовление песчаной модели для верхней полуформы; в - изготовление верхней полуформы; г - изготовление стержня; д - изготовление нижней полуформы; в - собранная форма


Металлургический словарь. 2003.
